Сварочный электрод LB-52U (3,2 мм, пачка 5 кг) "KOBELCO", ЯПОНИЯ

Сварочный электрод LB-52U (3,2 мм, пачка 5 кг) "KOBELCO", ЯПОНИЯ

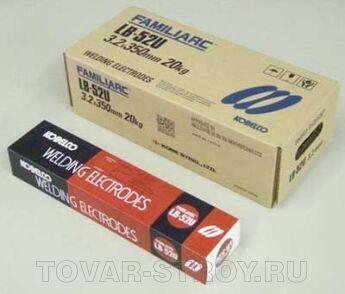

Увеличить
Цена: 2 150.00 руб.
В наличии
шт.
ОписаниеОтзывы (0)ДоставкаОплата

  • Производитель: KOBE STEEL, LTD

  • ЦЕНА ЗА: 1 упаковку

  • Диаметр: 3,2 мм

  • Длина: 350 мм

  • Вес упаковки: 5 кг

  • В коробке: 20 кг

  • Маркировка: LB-52U

  • Тип электродов: Э50А

  • Страна производитель: Япония

Описание

Сварочные электроды KOBELCO LB 52U

Условия сваркиэлектродом KOBELCO lb-52u (сварочным электродом ЛБ 52У)

Диаметр электрода лб-52у, (мм)Толщина образца для испытаний, (мм)Положение сваркиТок (постоянный ток ЕР), (А)Предварительный прогрев и температура между проходами, (оС)Число слоевЧисло проходов
2,513Нижнее80110510
3,213120510
4,020170816

Механические свойства металла сварного шва и свойства при растяжении металла сварного шва ЛБ-52У

Диаметр электрода лб-52у, (мм)0,2, Н/мм2, Н/мм2Относительное удлинение, %RA, %
2,64415463175
3,24465403477
4,04555303575

Ударная вязкость по Шарпи металла сварного шва LB52U

Диаметр электрода lb-52u, (мм)Потребляемая энергия (Дж/см2)
–40оССредняя–29оССредняя–20оССредняя0оССредняя
2,67591120120153159188195
76140153200
122101172199
3,2119107113124175159190204
128128162195
73131140228
4,0128111139128136142203199
136120110191
68126180204

Типовое содержание диффундирующего водорода в наплавленном металле электродов LB-52-U

Внешние условияСодержание диффундирующего водорода, (мл/100 г)Среднее
20оС, влажность 60%1,51,91,41,71,6
30оС, влажность 80%3,03,73,62,93,3

*Метод измерения: JIS Z3113 (метод замещения глицерином)

*Диаметр электрода лб52у: 4,0 мм (переменный ток 165 А)

*Условия сушки: при 350оС в течение 1 ч

Типовое содержание в электроде поглощенной влаги сварочных электродов LB52-U

Время выдерживания (ч)12424
Содержание поглощенной влаги (%)0,100,240,382,65

*Внешние условия: 30оС, влажность 80%

*Диаметр электрода: 4,0 мм

 Поставляемые типоразмеры элеткродов lb52u и рекомендуемый ток

(переменный и постоянный ток ЕР или постоянный ток EN)

Диаметр (мм)2,63,24,05,0
Длина (мм)350350/400400400
ТокOSW30 - 8060 - 11090 - 140130 - 180
F60 - 9090 - 130130 - 180180 - 240
V и OH50 - 8080 - 120110 - 170150 - 200

*Примечание: Постоянный ток EN только для прохода корня.

Аттестация LB-52U (Аттестация лб-52у)

NKABLRNV
МаркаМакс. диам.Поло­жениеМаркаДиам.Поло­жениеМаркаДиам.Поло­жениеМаркаДиам.Поло­жение
KMW53HH5,0F V O3H103Y2,6F V O33Y (H15)2,6F V O3Y (H10)2,6F V O
3,23,23,2
4,04,04,0
5,05,05,0

Замечания к применению сварочных электродов лб-52у (lb52u)

  • Перед использованием высушите электрод при температуре 300 - 350оС в течение 3060 мин.
  • Валик с обратной стороны хорошего внешнего вида получается при подходящем токе и оптимальном зазоре между свариваемыми кромками. Рекомендуемая форма зазора между кромками приведена в таблице 9.
  • Зажгите дугу на небольшой стальной пластинке, приготовленной для этой цели, или на боковой стенке канавки, чтобы не прожечь отверстия при включении дуги.
  • Старайтесь, чтобы дуга была как можно короче.
Гарантия6 месяцев
ПроизводительKOBELCO
Завод-изготовительKobe Steel, Ltd.
Страна производительЯпония
Марка материаловLB / ЛБ

 Параметры сварки

Тип материалаЭлектроды сварочные
Тип сваркиMMA (SMAW) ручная дуговая сварка покрытым электродом
Назначениеуглеродистые стали / низколегированные стали / конструкционные стали / сварка трубопроводов / корабельные и судовые стали / сварка ёмкостей, бойлеров, сосудов по давлением
Род тока=+ постоянный ток обратной полярности (плюс на электроде) DC+ / =- постоянный ток прямой полярности (минус на электроде) DC- / ~ переменный ток AC
Напряжение холостого хода Ux.x., В50
Режимы прокалки300-350°С, 30-60 мин
Положение сварки1 - нижнее или в лодочку / 2 - нижнее в угол / 3 - горизонтальный шов на вертикальной плоскости / 4 - вертикальный шов на подъём / 5 - вертикальный шов на спуск / 6 - потолочный шов

 Габаритные размеры

Диаметр, мм2.6 / 3.2 / 4.0 / 5.0
Длина, мм350 / 400
Масса, кг5

 Классификации и одобрения

Одобрения, Классификации, СертификатыНАКС (Национальное агентство контроля и сварки) / BV - Французское бюро стандартизации в области судостроения Bureau Veritas S.A., Париж / LR - Британское морское страховое объединение регистра Ллойда (Регистр Судоходства Ллойда)
ПодробнееАттестация LB-52U:
AB3H103Y
BV33YHH
NV3Y (H10)
LR33Y (H15)
NKKMW53HH

JISZ3113 (метод замещения глицерином)
SFA/AWSE7016
АналогLB 52U аналог УОНИ-13/55, МТГ-01К

 Химический состав

Тип наплавленного металлаЭ50А

 Типичный химический состав наплавленного металла

Тип покрытиярутиловое
C — Углерод, %0.06
Cr — Хром (Х), %0.02 / 0.03
Mn — Марганец (Г), %1.00 / 1.02
Mo — Молибден (М), %0.01
Ni — Никель (Н), %0.01
P — Фосфор (П), %0.011 / 0.013
S — Сера, %0.005 / 0.006
Si — Кремний (С), %0.49 / 0.52
V — Ванадий (Ф), %0.005
Примечание:

Cr— Хром (Х)*
Mo— Молибден (М)*
Ni— Никель (Н)*
V— Ванадий (Ф)*: следы

* Эти элементы специально не добавлялись.

 Типичные механические свойства металла шва

Коэффициент перехода, %76
Предел текучести, Мпа441 / 455
Предел прочности, Мпа530 / 546
Удлинение, %33
KCV 0°С, Дж/см2204
KCV -20°С, Дж/см2159
KCV -30°С, Дж/см2124
KCV -40°С, Дж/см2107
Прочие механические свойства
