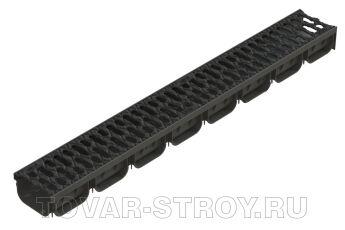

Лоток водоотоводный Spark ЛВ-10.14.07-ПП пластиковый 1000х135х70 мм, с решеткой пластиковой кл.А (комплект) 08818

Крепление решетки к лотку осуществляется за счет:

• наличия на поверхности посадочных мест лотка20-ти Т-образных сдвоенных креплений (по 10 на каждой стороне изделия);


• Отсутствие вертикального смещения решетки относительно лотка обеспечивается наличиемвыступов на боковых планках лотка и боковых поверхностях решетки (по 10 на каждой стороне изделия);


• поперечных ребер жесткости на решетке, которые служат так же замками для надежного крепления и способствуют избегания горизонтального смещения решетки.

• Труба подключается к любой из 8ми секций лотка.
• В каждой секции – шаблон для подключения.

• Обеспечивает подключение трубы DN 110;
• Длина – 110 мм;
• Ширина – 110 мм;
• Высота – 40 мм.

Патрубок Spark ПАЛВ-10.14.07-ПП
для лотка водоотводного Пластикового
(арт. 6825)

Лоток может быть распилен между любыми 2-мя секциями

Что позволит создать линию необходимой длины с минимальной погрешностью

Каждая из восьми секций имеют трафарет-обозначение для распилки лотка.

Аналогичные отметки имеются и на решетке, которой комплектуется изделие.

На боковых поверхностях лотка имеются 8 секций
под угловое подключение аналогичных изделий

Надежная фиксация лотков друг с другом, при выстраивании линии, осуществляется за счет наличия на торцевых поверхностях изделий
пазов и замков.

Фиксация лотков, при формировании линии с боковым подключением, обеспечивается за счет наличия выступов на посадочных местах изделия.

Каждая из 8-ми секций лотка имеет «замки» для фиксации лотков при стыковке после распила.

Заглушка (арт. 6821/1) так же может являться переходником при соединении лотков одноименными торцевыми поверхностями («паз»-«паз», «замок»-«замок»). Или подключении лотка торцом «замок» Т-образно.

Для этого в заглушке выбивается посадочное место под подключение лотка по нанесенному трафарету, и изделие устанавливае
