Швеллер

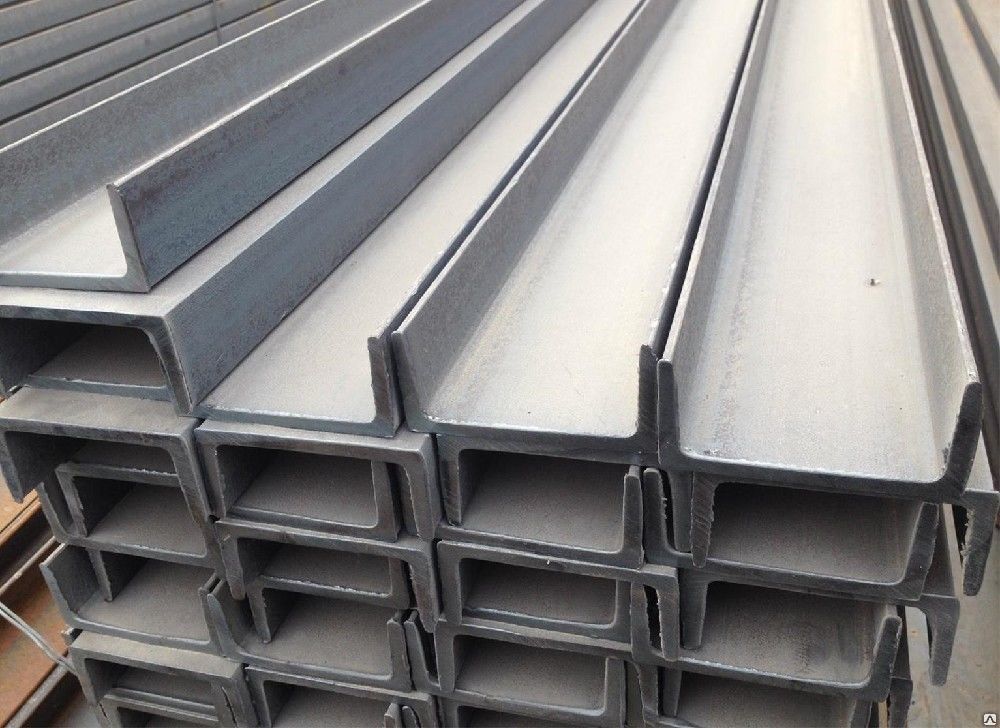

Швеллер металлический – это стальная балка с П-образной формой, в которой полки находятся по одну сторону от стенки, что усиливает жесткость ее конструкции. Основное назначение швеллера металлического – служить опорной конструкцией при производстве металлических и железобетонных конструкций в строительстве и промышленном производстве. Длина швеллера 11,7 метра.

Обычный материал для производства швеллера – высококачественная конструкционная сталь, которая проходит горячую прокатку. По способу производства швеллер металлический может различаться на горячекатаный и гнутый:

• Швеллеры стальные горячекатаные;
• Швеллеры стальные специальные (используются в тяжелом машиностроении);
• Швеллеры стальные гнутые равнополочные и неравнополочные.

Гнутые стальные швеллеры производятся из углеродистых и низколегированных, горячекатаных  и холоднокатаных сталей на профилегибочных станках и отличаются от горячекатаных стальных швеллеров скругленным внешним углом.

Кроме того, швеллеры обоих типов могут иметь параллельные грани полок и грани с внутренним уклоном (не более 10%). В зависимости от формы и размера профиля выделяют пять серий швеллеров:

• Серия П - с параллельными гранями полок;
• Серия Л – легкая серия с параллельными гранями полок;
• Серия У – с уклоном внутренних граней;
• Серия Э – экономичная серия с параллельными гранями полок;
• Серия С – специальные швеллеры;

Каждый тип швеллера имеет свой номер, означающий расстояние между гранями в сантиметрах. По точности прокатки различают также швеллеры обычной точности (В) и швеллеры повышенной точности (Б).

Для использования в конструкциях, которые эксплуатируются в сложных условиях, выпускаются также швеллеры нержавеющие и швеллеры оцинкованные – они не менее прочны, однако имеют повышенную защиту от коррозии, более инертны к климатическим перепадам, а значит - более долговечны. Кроме того, для облегчения конструкции швеллеры могут производиться даже из алюминия.

Любая конструкция швеллеров имеет четко установленный ГОСТ, определяющий технические условия их производства и использования.

В современном строительстве и промышленном производстве швеллер металлический достаточно популярен, особенно гнутый швеллер – он требует меньше затрат на производства, практически исключает дефекты, не требует дальнейшей обработки и обладает исключительно точными размерами. Такой швеллер легко сваривается без снятия фаски и обладает прочностью, которая на 10-15% выше, чем у горячекатаного швеллера.

Поэтому, если горячекатаный стальной швеллер можно использовать при строительстве конструкций высотных зданий, то гнутый швеллер может использоваться даже при реконструкции и укреплении старых построек.

Разновидности

Швеллер стальной горячекатаный производится путем прокатки металлических заготовок на специальных станках и подразделяется на:

• обычный (ГОСТ 8240-89);
• специальный для автомобильной промышленности (19425-74);
• специальный для вагоностроения (ГОСТ 5267-90).

По точности прокатки различают:

• повышенной точности (Б);
• обычной точности (В).

Швеллеры изготавливают длиной от 3 до 12 метров и в зависимости от длины бывают:

• мерной;
• кратной мерной;
• немерной длины.

По расположению полок швеллер может быть:

• с параллельными гранями полок (П);
• с уклоном внутренних граней (У).

Швеллер стальной гнутый изготавливается методом сгиба заготовки на профилегибочных станках и делится на:

• равнополочный (ГОСТ 8278-75);
• неравнополочный (ГОСТ 8281-80).

Гнутый швеллер по точности прокатки производится:

• высокой точности (А);
• повышенной точности (Б);
• обычной точности (В).

Длина гнутого швеллера может быть от 4 до 11,8 метров:

• мерной;
• кратной мерной;
• немерной длины.

Вес швеллера зависит от разновидности и размера.

Швеллеры по ГОСТу 8240-89 с параллельными гранями полок и с уклоном внутренних граней полок

Швеллеры стальные специальные по ГОСТу 19425-74 (для автомобильной промышленности)

Швеллеры стальные специальные для вагоностроения ГОСТу 5267.1-90

Отклонения по массе 1м швеллера не должны превышать +3 … -5%.
