Автоматические выключатели АBB (серия - SH)

Модульные выключатели ABB SH200 C предназначены для защиты электрических цепей от перегрузок и коротких замыканий в линиях кабелей, электродвигателях, систем освещения, а также розеточных линий. Они имеют два различных механизма отключения: механизм термического отключения с задержкой для защиты от перегрузки и механизм электромеханического отключения для защиты от короткого замыкания. Материал корпуса SH200 C произведен из самых современных материалов, состоящих из последнего поколения термопластов, не содержащих галогенов, загрязняющих окружающую среду, и пригодных для вторичной переработки. Все автоматические выключатели оснащены индикацией положения контактов (CPI). Вы можете легко определить, находится ли автоматический выключатель во включенном положении, что способствует легкости и безопасности проведению технических работ.

Автоматы ABB по числу полюсов

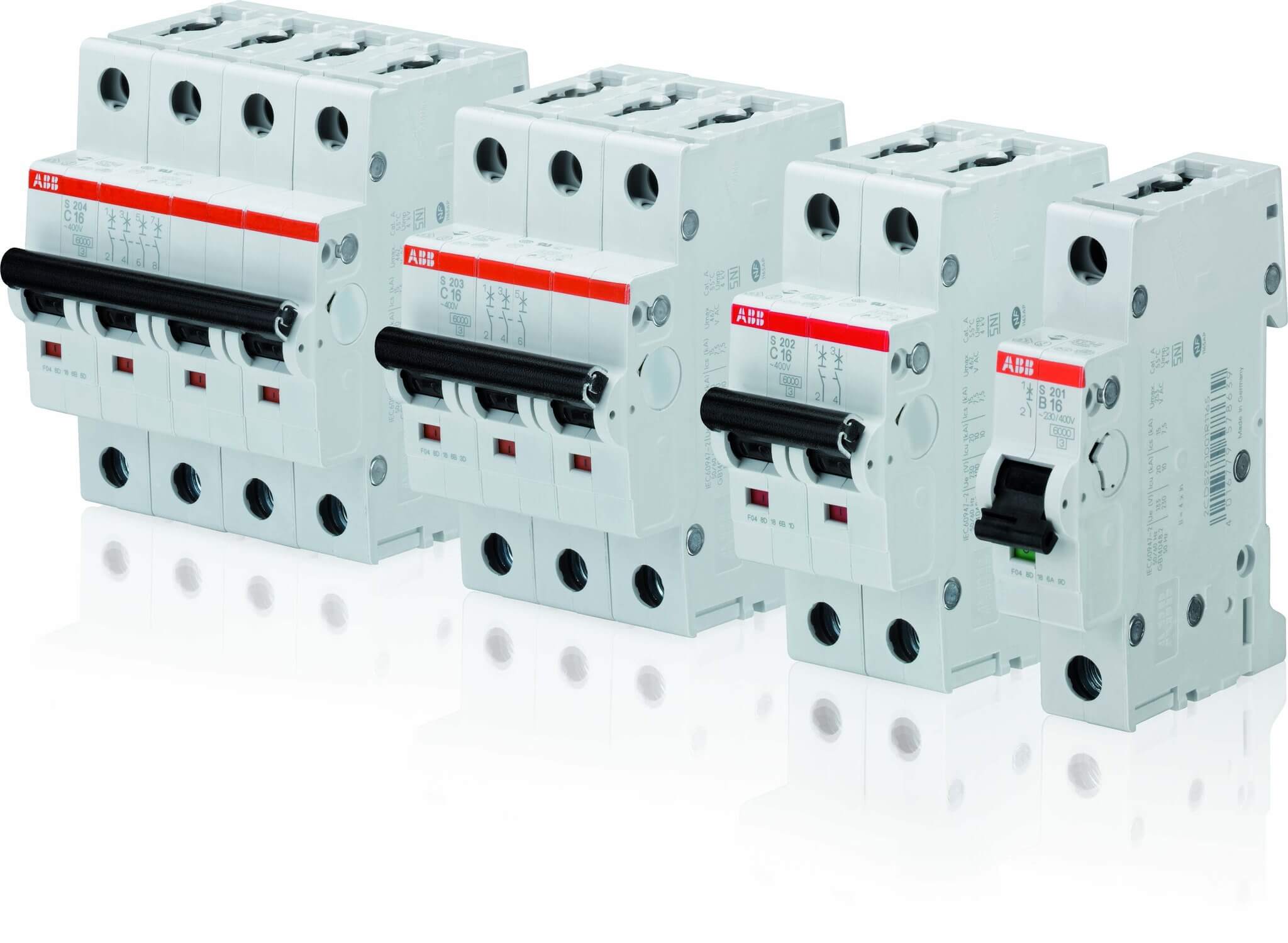

Автоматы ABB выпускают с количеством полюсов от 1 до 4. Однополюсные автоматы ABB 1Р занимают 1 модуль в щитке и обозначаются S201, двухполюсные автоматы ABB 2P – 2 модуля (S202), трехполюсные автоматы ABB 3P – 3 модуля (S203) и четрыхполюсные 4Р – 4 модуля (S204). Двухмодульные автоматы ABB S200 бывают, как с двумя расцепителями в каждом полюсе 2Р, так и с одним 1P+N (S201 NA). Также и четырехмодульные автоматы ABB 4Р или 3P+N (S203 NA). То есть, защиты в цепи нулевого проводника нет. Для людей, мало что понимающих в электрике или нежелающих разбираться в тонкостях схемы подключения УЗО с несколькими автоматами, я рекомендую устанавливать в электрощитах квартир или частных домов автоматы 2Р или 1Р+N, т.е. двухполюсные или двухмодульные.

Автоматические выключатели ABB или сокращенно автоматы ABB, речь пойдет в этой статье именно о них. Автоматы ABB, которые применяются в электрощитах квартир или частных домов, подразделяются на две серии. Первая серия – «урезанная» бюджетная SH 200 и вторая, более навороченная серия автоматов ABB S200. Автоматы ABB – это коммутационные аппараты, которые отключают и выключают питание кабельных линий, автоматы ABB защищают кабели от токов короткого замыкания и перегруза (токи выше номинальных токов автоматов ABB). Или если написать кратко, автоматы ABB защищают от сверхтоков.

Автоматы ABB S200 отключают токи до 6 кА, автоматы ABB SH200 до 4,5 кА, т.е. это такие токи, которые автоматы ABB отключают без возгорания. Токи короткого замыкания рассчитываются исходя из нагрузки, в быту они не превышают 6 кА, и следовательно, нет необходимости устанавливать в щитке квартиры или частного дома, автоматы ABB с более высокими значением по максимальному току.

Автоматы ABB серии S200 в продаже не так давно, примерно с 2012 года. Относительно предыдущей серии корпус и механизмы автоматов ABB S200 подверглись изменениям. Корпус у автоматов ABB S200 сделан из полиамида, температура плавления которого около 950 градусов. Добавили индикацию на корпусе автомата «включено» (красный цвет) и «выключено» (зеленый). Увеличили сечение клемм автоматов S200 до 35 мм². Автоматы ABB имеют очень широкий температурный диапазон эксплуатации от – 50 до +70 градусов С. Привожу отрывок информационного письма от компании ABB, подтверждающий данную инофрмацию.

Автомат ABB представляет собой сложный механизм из множества деталей. В этом и заключается высокая надежность и качество у автоматов ABB. Ведь, несмотря на большое количество небольших частей единого механизма, автоматы ABB являются надежной конструкцией:

1. Рычажок управления или “клювик”.
2. Защелка для крепления автомата на дин-рейку.
3. Камера для гашения дуги.
4. Винтовые клеммы (нижняя и верхняя).
5. Биметаллическая пластина (тепловой расцепитель).
6. Винт для регулировки уставки (времени срабатывания) теплового расцепителя.
7. Неподвижный контакт автомата ABB.
8. Подвижный контакт автомата ABB.
9. Катушка с сердечником (электромагнитный расцепитель).

В нормальном режиме работы автоматы ABB пропускают через себя ток, не превышающий номинальный, бесконечное время. Но если в линиях, на которых установлены автоматы ABB, возникает перегрузка (ток – который не значительно превышает номинальный), и в этом случае автоматы ABB отключает тепловой расцепитель. Биметаллическая пластина(5) теплового расцепителя нагревается (перегрузка) и приводит в действие механизм отключения автомата ABB. Срабатывание теплового расцепителя при превышении I ном.  от 1,13 до 1,45 произойдет за время превышающее 1 час, свыше 1,45 от I ном. за время меньше 1-ого часа. То есть тепловой расцепитель будет отключать автомат ABB, когда вы на этот кабель подключите несколько обогревателей и электрических чайников.

Если же на линии и устройствах, подключенных к ней, происходит короткое замыкание, т.е. «появляется» ток в несколько раз, превышающий номинальный, в этом случае у автоматов ABB срабатывает электромагнитный расцепитель, который и отключает автоматы ABB. Ток в разы превышающий номинальный, протекает по обмотке соленоида (9), наводит магнитный поток который перемещает сердечник катушки, размыкая контакты у автомата ABB. В отличие от теплового расцепителя, электромагнитный срабатывает за доли секунд, практически мгновенно отключая автоматы ABB.
